Strahlengänge

Allgemein
In der Physik gibt es optische dünnere und optisch dichtere Medien. Trifft ein Lichtstrahl auf ein neues Medium, so wird dieser gebrochen. Dabei gilt: Beim Übergang vom optisch dünneren zum optisch dichteren Medium wird der Lichtstrahl zum Lot hingebrochen. Dies gilt auch anders herum.

Planparallele Platte

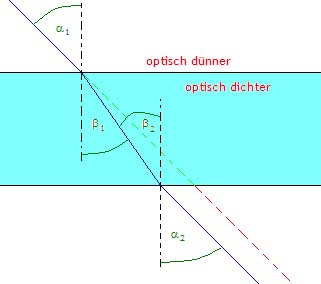

Beim Durchgang durch eine planparallele Platte (z.B. aus Glas) gilt folgende

Beispiel:

a ist der Einfallswinkel, b ist der Brechungswinkel. Der rote (gestrichelte) Strahl wäre der Strahlengang, wenn kein Mediumswechsel stattgefunden hätte. Man kann erkennen, dass der tatsächliche Strahlenverlauf (durchgehender, dunkelblauer Strahl) nach dem Austritt aus dem dichteren Medium parallel zum Roten verläuft.

Prisma

Regel:
Beim Durchgang eines Lichtstrahls durch ein Prisma, wird dieser zweimal von der brechenden Kante weg bzw. zur Basis hingebrochen.

Beispiel:
